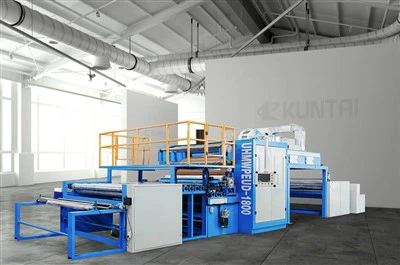

Máquina de dobra cruzada de tecido UD

Máquina de dobra cruzada de tecido UD











Processo de vulcanização ortogonal contínua UHMWPE UD:



Processo automático da máquina de dobra cruzada de tecido UD:

1. Coloque o PE UD unidirecional nos dispositivos de desenrolamento de tensão de 0 graus e 90 graus.

2. O tecido de tensão UD de 0 graus é desenrolado na plataforma de prensagem a quente pelo dispositivo de servotração antes de ser enrolado.

3. Depois que o tecido UD de 90 graus é puxado e posicionado pelo dispositivo de ajuste de largura do servo, ele é cortado pelo dispositivo de corte a quente.

4. O plano superior de prensagem a quente é rapidamente pressionado e a pressão é transmitida através da detecção de sinal para acionar o compósito.

5. A servotração é usada em conjunto com o eixo de tensão para enrolar o tecido com acabamento ortogonal PEUD.



Composto 4/6UD: O tecido acabado vulcanizado PEUD é obtido pelo dispositivo de desenrolamento de três eixos de 0 graus acima mencionado, composto prensado a quente, servo tração e enrolamento do eixo de tensão.









Parâmetro técnico da máquina automática de tecido UD Crossply



1) Tonelagem de prensagem: 6000KN

2) Dimensão da mesa de trabalho: 1700 * 1700mm

3) Largura do material: Menor ou igual a 1650 mm

4) Meio de fonte de calor: óleo térmico

5) Método de aquecimento: circulação externa do aquecedor de óleo

6) Método de prensagem: hidráulico

7) Modo de controle: HMI+PLC

8) Controle de transmissão: conversão de frequência + servo drive

9) Potência total: cerca de 95KW

10) Fonte de alimentação: 380V/50Hz (personalizado)

11) Comprimento * largura * altura: 9500*7500*5000mm

12) Peso: aproximadamente 25 toneladas











Configuração automática da máquina Crossply de tecido UD



Não.	Nome da peça	Requisitos técnicos	Função
1	Dispositivo de desenrolamento de 0 graus	3-desenrolamento do centro do eixo/mandril de segurança	Desenrolamento de tensão UD de 0 graus
		Controle de tensão de pó magnético
2	Plataforma de desenrolamento de 90 graus	Mandril de segurança/desenrolamento central de eixo único	Desenrolamento de tensão UD de 90 graus
		Controle de ajuste de tensão de pó magnético
3	Dispositivo de largura fixa	Alimentação servo passo a passo	Função: Material de tração de largura fixa horizontal
		Movimento de comprimento fixo de fixação pneumática
		Acionamento por servo motor, nível de isolamento F, nível de proteção IP55, marca: Huichuan
		O comprimento de tração HMI pode ser definido
		Trilho guia móvel em aço carbono revestido com cromo duro, tratamento de têmpera de alta frequência
		Corte térmico
4	Prensagem e Laminação	Guia de quatro colunas em aço carbono revestida com cromo duro	prensagem a quente e laminação
		Conjunto hidráulico de quatro cilindros 6000KN
		tampo de mesa de laminação a quente de 1700*1700mm
		Aquecedor de óleo de temperatura externa do molde
5	Dispositivo de orientação	Rolo guia servo acionado	produtos orientadores
		Acionamento por servo motor, nível de isolamento F, nível de proteção IP55
6	Dispositivo de enrolamento	Mandril de desenrolamento central/segurança	enrolamento de produtos finais
		Controle de tensão de pó magnético
		Acionamento por motor de frequência variável, nível de isolamento F, nível de proteção IP55, marca: Siemens
